Pomiary Batymetryczne - Badanie Ukształtowania Dna

Przykładowa Mapa Batymetryczna

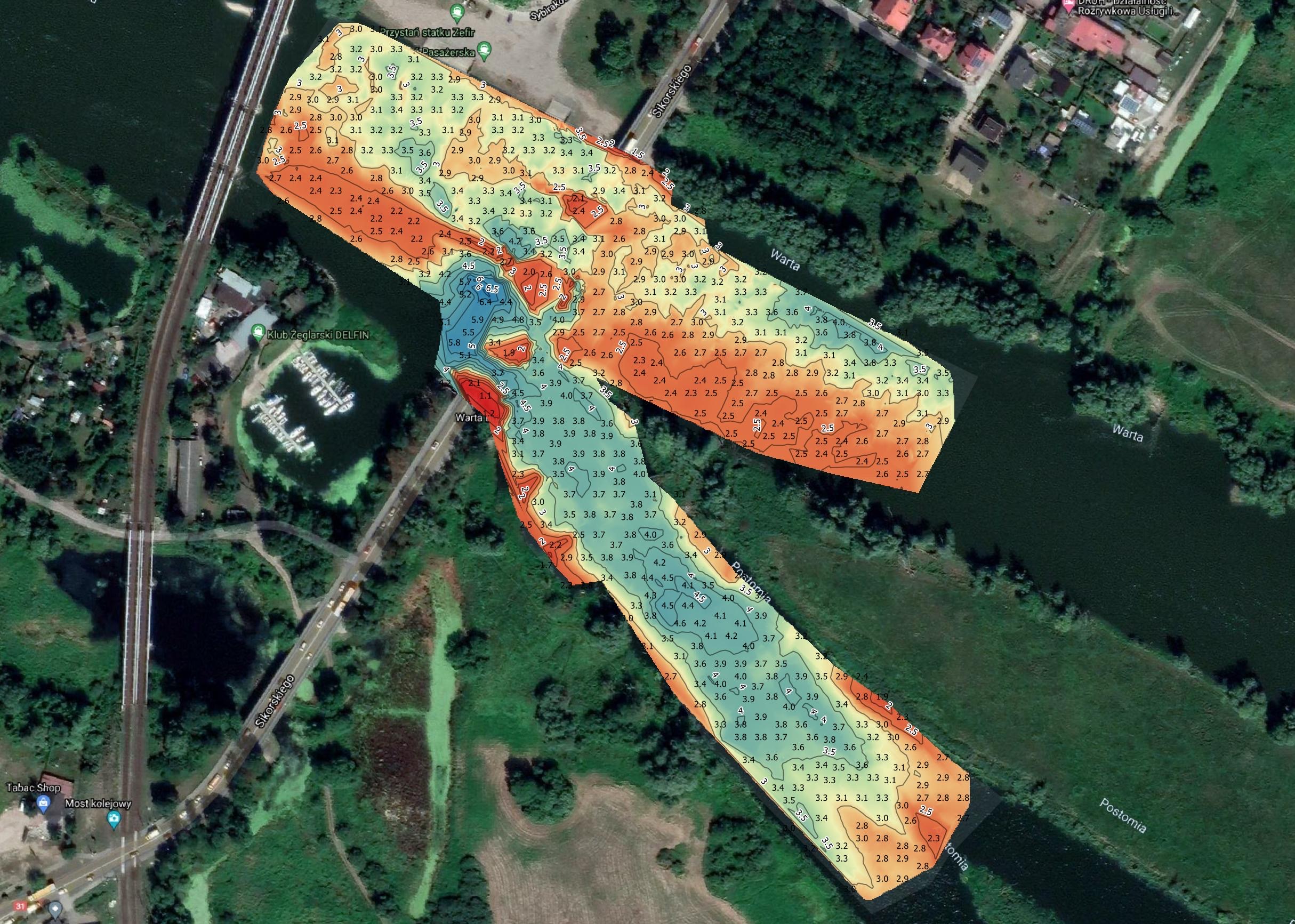

Gotowa mapa batymetryczna, izobaty, model 3D dna - realizacja GeoPixel

Do czego służą pomiary batymetryczne?

Pomiary batymetryczne to nic innego jak geodezja podwodna – proces mający na celu dokładne zbadanie rzeźby i ukształtowania dna zbiornika wodnego. Są one absolutnym fundamentem wszelkich prac hydrotechnicznych, inżynieryjnych oraz środowiskowych prowadzonych na akwenach.

■ Ocena pojemności zbiorników: Obliczanie objętości wody w jeziorach, osadnikach i zbiornikach retencyjnych, co jest kluczowe dla ochrony przeciwpowodziowej.
■ Kontrola prac czerpalnych (pogłębiarskich): Weryfikacja ile urobku (mułu, piasku) zostało wydobyte lub obliczenie, ile materiału należy jeszcze usunąć z torów wodnych.

■ Projektowanie infrastruktury: Dostarczanie przekrojów i modeli 3D dna dla biur projektowych planujących budowę mostów, kładek, zapór czy rurociągów układanych na dnie.
■ Inspekcja podmyć: Wykrywanie niebezpiecznych ubytków dna (erozji) przy filarach mostowych, co ma bezpośredni wpływ na bezpieczeństwo konstrukcji.
■ Górnictwo odkrywkowe: Szacowanie złóż kruszywa w zalanych żwirowniach i kopalniach piasku.

Zagrożenia tradycyjnych pomiarów z łodzi

Przez lata pomiary batymetryczne wykonywano z pokładu załogowych łodzi lub pontonów. Metoda ta, choć popularna, niesie ze sobą szereg niebezpieczeństw i ograniczeń, które dziś możemy całkowicie wyeliminować dzięki robotyce.

Ryzyko utraty życia i zdrowia

Praca hydrografa na łodzi w pobliżu jazów, zapór czy zrzutów z elektrowni to ogromne ryzyko wciągnięcia jednostki przez silne prądy i wiry wodne.

Płytkie i zarośnięte akweny

Tradycyjna łódź ma duże zanurzenie. Pomiary na płyciznach, bagnach czy silnie zarośniętych rzekach są niemożliwe, co powoduje powstawanie luk w danych (tzw. "białych plam" na mapach).

Środowisko toksyczne

Pomiary w osadnikach poprodukcyjnych (np. przy kopalniach miedzi, elektrociepłowniach) narażają załogę na opary i żrące substancje chemiczne.

Pomiary batymetryczne w trudnych warunkach

Stare metody bywają niebezpieczne

Jak wykonujemy pomiary batymetryczne w GeoPixel?

Autonomiczne Drony USV

Wykorzystujemy autorskie, bezzałogowe platformy nawodne (USV). Mają minimalne zanurzenie (zaledwie kilkanaście centymetrów), dzięki czemu mapujemy brzegi i płycizny. Operator pozostaje bezpieczny na suchym lądzie, kontrolując misję z poziomu aparatury.

Precyzja Echosondy i RTK

Dron porusza się w sposób zautomatyzowany po wyznaczonej siatce nawigacyjnej (np. co 2 metry). Echosonda emituje impulsy akustyczne, a precyzyjny odbiornik RTK GNSS w czasie rzeczywistym nadaje centymetrowe współrzędne (X, Y) dla każdej odczytanej głębokości (Z).

Wynik w postaci Modelu 3D

Zebrane miliony punktów poddawane są post-processingowi. Odfiltrowujemy roślinność i szumy. Klient otrzymuje gotowe mapy izobat (linii jednakowych głębokości), profile poprzeczne, siatki NMD (Numeryczny Model Dna) oraz raporty objętościowe.

Zaufaj nowoczesnej batymetrii

Niezależnie od tego, czy potrzebujesz pomierzyć mały osadnik, rozległe jezioro czy wartką rzekę – nasze drony i doświadczenie są do Twojej dyspozycji.
